HX-QP 气动真空破坏阀

HX-QP 气动真空破坏阀

HX-QP 气压式真空破坏阀

工作原理

      HX-QP气动式虹吸(真空)破坏阀,它在虹气压式真空破坏阀输水管道起快速闸门的作用。它安装在输水管道的制高点。防止水流倒灌会产生主机的叶轮飞逸的事件,故气压式真空破坏阀是保护主机安全运行不可缺少的重要设备。
      HX-QP 气动真空破坏阀是由阀体部分、气动部分、手动紧急开阀机构、防尘盖、行程开关等组成。此设备打开阀门是靠外接压缩空气来控制,而气压式真空破坏阀 关闭阀门是靠压缩弹簧和阀板自重作用下来密封。为了保证控制气源动作灵敏可靠,运动迅速,选用三位二通电磁阀来控制气源开和关,电磁阀的电路系统可以用直流电源或者交流电源,并和主机线路分开,保证在任何情况下(如果主机事故停电)能够瞬时打开气压式真空破坏阀。
      水泵停机时,控制气源三位二通电磁阀也要同步工作,把电磁阀转换到连接压缩空气位,此时压缩空气进入气缸内,推动气缸的活塞上升,这是阀瓣也同时上升,此时真空破坏阀已经打开,由于管道内负压作用,大气通过吸气网急速涌入阀体—破坏虹吸—实现分流退水。在水泵启动前,需要关闭气压式真空破坏阀 ,控制气源三位二通电磁阀转换到连接外大气位,此时气缸内的空气排到外面了,活塞在压缩弹簧和阀板的自重下,往下压,阀门关闭了。
      气压式真空破坏阀还具有另外的作用。水泵启动时,水流将虹吸管内的空气压缩至驼峰顶部,将阀瓣往上顶可以排除虹吸管道内的空气,以减少启动时的扬程,使水泵平稳地过度到正常运转。
      气压式真空破坏阀还设有紧急开阀和关阀的手动机构,在气动系统不能工作的情况下,使用这个功能。

主要技术参数

1:法兰接口 DN600-PN10 GB4216-84
2:阀门开启高度: 190-200mm
3:阀门开启时间: 1-6S
4:密封材料 NBR
5:使用温度: -10℃/60℃
6:气源要求: 最少0.4Mpa /最大1.0Mpa
7:连接气源接口: G1/2"
8; 信号连接点 适合交流50-60Hz,AC 380 V.DC 220V,电流5A

阀门安装

1. 设备要垂直安装气压式真空破坏阀管道至高点上方的连接法兰上,法兰按合同要求标准;
2. 阀门与主管道法兰之间连接必须加装密封垫圈,拧紧螺栓;
3. 阀门安装方向(推荐),手动紧急开阀手把应在易于操作的部位,两边不能有障碍物;
4. 连接供给气源;
5. 需要阀门的信号连接信号线;
6. 去掉阀门的防尘盖/塑料膜。

事故紧急处理

1. 气压式真空破坏阀的阀门控制系统收到开阀指令后,阀瓣不能自动打开,操作人员应该紧急跑到现场阀门位置,切断气源,立即把阀体上方手把先要往不锈钢罩里压,再旋转手把。顺时针旋转是开阀,逆时针旋转是关闭。

2. 阀门紧急关阀处理,阀门控制系统收到关闭指令后,阀瓣不能自动打开,操作人员应该紧急跑到现场阀门位置,切断气源,立即把阀体上方手把先要往不锈钢罩里压,再旋转手把。顺时针旋转是开阀,逆时针旋转是关闭。

3. 特别提示:阀门开启动时,人和物体不要靠近阀门旁边,安全距离80CM.避免发生安全问题。

维修和保养

     为了确保气压式真空破坏阀的性能达到设计和使用要求,要每6个月检查和保养。打开不锈钢盖子,检查活塞盘动作是否灵活,有无卡阻现象和变形,加润滑油。如果气缸有漏气的现象要更换同规格O型圈。产品重新安装时,要保证接触面的严密,齿轮导杠的灵活,发现有变形和腐蚀的要及时更换。

相关图片

  • HX-QP 气压式真空破坏阀

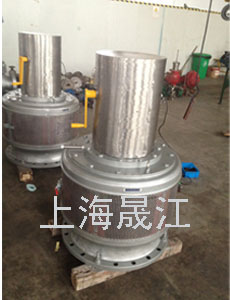

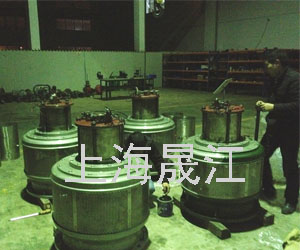

    气压式真空破坏阀组装现场
  • HX-QP 气压式真空破坏阀

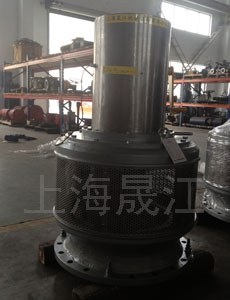

    气压式真空破坏阀上标签待发货现场
